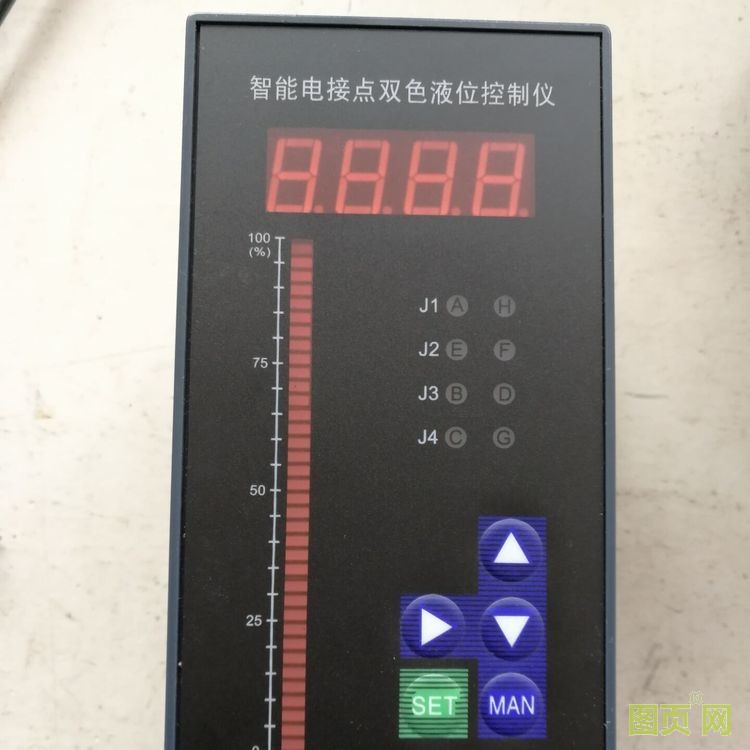

智能电接点双色液位控制仪、电极、电接点液位计

智能电接点液位计是本厂生产采用了自行研制开发，委托日本集成电路制造商定制生产的专用集成电路。可接受液位开关信号，可分别设定每一个液位开关的液位值，以LED数码形式及光条指示当前液位，并可和计算机连接通讯。适用于和各种电接点液位计和浮球液位计配套，用于锅炉汽包水位和其他液位的测量显示。

二、主要性能

1、最多输入接点数32个，32个以下可任意配置。

2、具有数字和光柱两组显示，使用直观方便。

3、具有1～3路变送输出。

4、可设定四个报警输出，报警方法可达十种以上，并对报警参数进行控制。

5、可提供多主机、单主机、无主机方式的RS485异步串行通讯方式。通讯数据效验遵照CRC-16美国数据通讯标准，高可靠性循环，条码效验。

四、主要性能1、单屏+单模拟条单排数码管显示干接点输入的测量信号。单模拟条以百分比方式显示干接点输入的测量信号。光标显示SP1和SP2的报警参数相对量程的百分比。2、指示灯A灯或J1等，是SP1报警指示灯E灯或J2等，是SP2报警指示灯B灯或J3等，是SP3报警指示灯C灯或J4等，是SP4报警指示灯五、键盘定义设定键：SET 按下此键可进入设定菜单。在设定状态下按一下该键，确认该键，该状态下的设定值，同时设置程序进入下级菜单。与MAN 键同时按下，则中途退出。位移键 在设定状态下按一下该键，小数点向右移一位，小数点闪烁位为当前设定位。减键：▼在设定状态下按一下该键，当前设定位数字减1，在长时间按下该键，有递减作用，并有错位功能。加键：▲ 在设定状态下，按一下该键，当前设定位数字增1个字，长时间按下该键，有递加作用，并可进位。在测量状态下，按下该键，可切换数显方式（设定值SP1，模拟输出过程，输入过程量%）。返回键：MAN在设定状态下按一下该键，设置程序向上倒退一步，与SET 键同时按下，则中途退出设定。六、B菜单1、开启电源，仪表通电，显示测量值。2、按一下SET键，进入设定准备状态，显示SP1或End.3、再按一下MAN键，仪表上排显示SEL，下排显示555。此时通过面板上的位移键、 加、减键，将555改为888，再按一下SET键，则进入B菜单操作程序。四、主要性能1、单屏+单模拟条单排数码管显示干接点输入的测量信号。单模拟条以百分比方式显示干接点输入的测量信号。光标显示SP1和SP2的报警参数相对量程的百分比。2、指示灯A灯或J1等，是SP1报警指示灯E灯或J2等，是SP2报警指示灯B灯或J3等，是SP3报警指示灯C灯或J4等，是SP4报警指示灯五、键盘定义设定键：SET 按下此键可进入设定菜单。在设定状态下按一下该键，确认该键，该状态下的设定值，同时设置程序进入下级菜单。与MAN 键同时按下，则中途退出。位移键 在设定状态下按一下该键，小数点向右移一位，小数点闪烁位为当前设定位。减键：▼在设定状态下按一下该键，当前设定位数字减1，在长时间按下该键，有递减作用，并有错位功能。加键：▲ 在设定状态下，按一下该键，当前设定位数字增1个字，长时间按下该键，有递加作用，并可进位。在测量状态下，按下该键，可切换数显方式（设定值SP1，模拟输出过程，输入过程量%）。返回键：MAN在设定状态下按一下该键，设置程序向上倒退一步，与SET 键同时按下，则中途退出设定。六、B菜单1、开启电源，仪表通电，显示测量值。2、按一下SET键，进入设定准备状态，显示SP1或End.3、再按一下MAN键，仪表上排显示SEL，下排显示555。此时通过面板上的位移键、 加、减键，将555改为888，再按一下SET键，则进入B菜单操作程序。注意非专业人员不得更改B菜单内容。

B菜单参数设置内容含义

bc电接点输入点数及D菜单。

将B菜单的IN参数设置为0.3，则能进入bc菜单。

Bc设为40+（多少个点）才能进入D菜单

Pic位式控制，报警方式代码

OUT模拟量输出方式代码表

Ucr通讯数据传输方式代码表

七、仪表使用与维护

1、仪表应放在干燥、通风无腐蚀性气体的场合，并且环境温度与相对湿度符合技术条件。

2、根据需要，正确选择仪表型号和有关程序，以便用户免调试或直接使用。

3、由于仪表功能多，根据工况需要正确设置B菜单操作程序和正确接线，如有需要建议用户派员到厂家学习。
