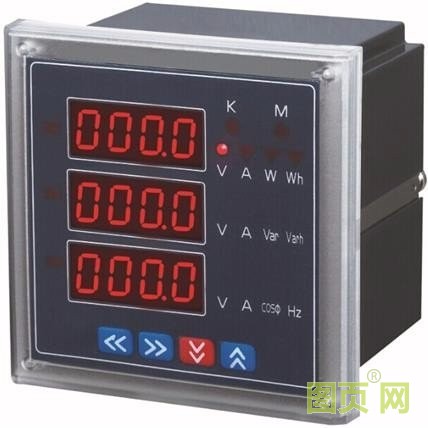

DWP194E-2S4/9S4多功能电力仪表用户手册
一. 概述
DWP194系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。
二.技术参数
性能 | 参数 | ||
输入测电压显示 | 网络 | 三相三线、三相四线 | |
电 压 | 额定值 | AC100V、400V（订货时请说明） | |
过负荷 | 持续：1.2倍 瞬时：2倍/10s | ||
功耗 | 〈1VA（每相） | ||
阻抗 | 〉300kΩ | ||
精度 | RMS测量，精度等级0.5 | ||
电 流 | 额定值 | AC1A、5A（订货时请说明） | |
过负荷 | 持续：1.2倍 瞬时：2倍/10s | ||
功耗 | 〈0．4VA（每相） | ||
阻抗 | 〈20MΩ | ||
精度 | RMS测量，精度等级0.5 | ||
频率 | 40~60Hz,精度0.1Hz | ||
功能 | 有功、无功、视在功率，精度0.5级 | ||
电能 | 四相限计量，有功精度0.5级，无功精度1级 | ||
显示 | 可编程、切换、循环的2、3、4排LED显示 | ||
电源 | 工作范围 | AC、DC 80~270V | |
功耗 | ≦5VA | ||
输出 | 数字接口 | RS-485、MODBUS-RTU协议 | |
脉冲输出 | 2路电能脉冲输出，光耦隔离 | ||
环境 | 工作环境 | -10~55℃ | |
储存环境 | -20~75℃ | ||
安全 | 耐压 | 输入和电源>2kV,输入和输出>2kV,电源和输出>1kV | |
绝缘 | 输入、输出、电源对机壳>5MΩ | ||
外形 | 尺寸 | 120x120x12896x96x128（长、宽、深） | |
重量 | |||
