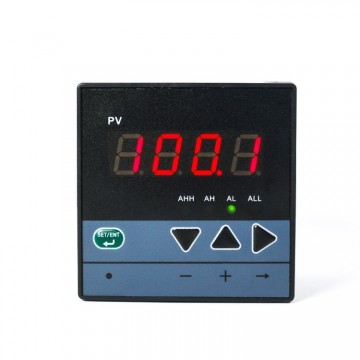

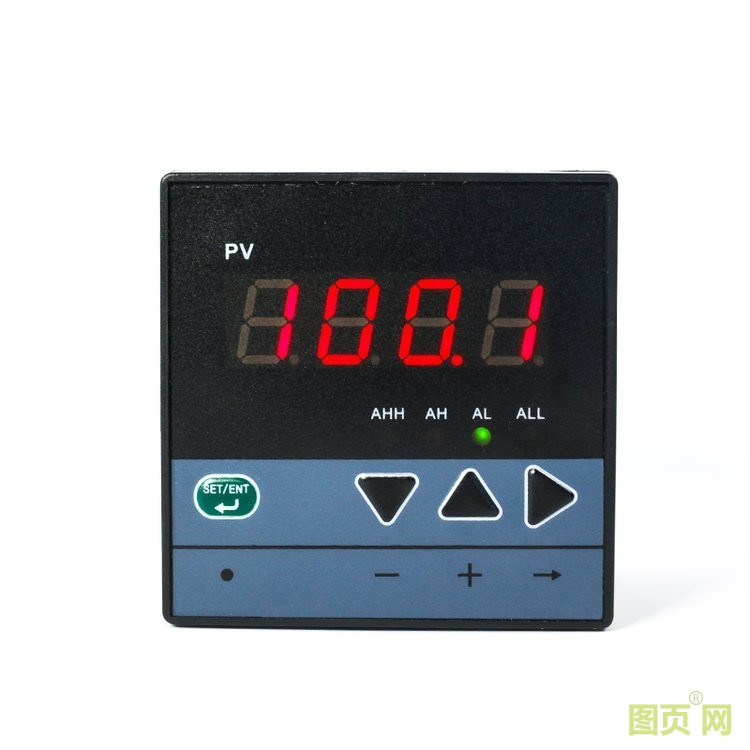

智能单回路测控仪DWP-C703-01-23-HLP智能数显仪表C703-02-23-HLP
产品简介
单回路智能数字/光柱显示控制仪采用先进的微处理进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量、检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线形矫正测量。
采用最近无跳线技术，使输入端口具备单通道和万能信号输入功能，只需要通过仪表菜单的简单选定，即可实现多种输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换,提高了仪表的通用性和可靠性。
采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。
输入输出回路均采用光电隔离，抗干扰能力强。可带串行通讯接口，可与各种带串行接口的设备进行双向通信，组成网络控制系统。
具备多种标准外形尺寸，能适用各种测量控制场合。整机采用卡入式结构，使安装十分简便。
主要技术参数
◆输入信号：
模拟量·热点偶：标准热电偶-B、S、K、E、J、T、N、R、WRe3~25等
·电阻：标准热电阻-Pt100、Cu50、Cu100 远传压力电阻-30~350Ω等
·电流：0~10mA、0~20mA、4mA~20mA等（输入电阻≤250Ω）
·电压：0~5V、1V~5V、mV等（输入阻抗≥250KΩ）
◆输出信号：
模拟量输出·DC4mA~20mA（负载电阻≤500Ω） ·DC0mA~10mA（负载电阻≤750Ω）
·DC1V~5V（负载电阻≥250KΩ） ·DC0V~5V（负载电阻≥250Ω）
开关量输出·继电器控制输出-ON/OFF（带回差）
·触点容量 AC220V/3A，DC24V/5A（阻性负载）
·可控哇控制输出-SCR（过零触发脉冲）输出，AC 400V/0.5A
·固态继电器输出-SSR（固态继电器控制信号）输出，DC-5V~24V/30mA
·双向可控硅输出-SOT（可控硅输出），AC 600V/16A
通讯输出·标准串行双向通讯接口 ·通讯方式：RS-232C，RS-485
·波特率-300bps~9300bps（内部自由设定）
馈电输出 ·DC 24V，负载≤30mA
◆特性
测量精度 ·±0.2%FS±1字或±0.5%FS±1字
分辨率 ·±1字
显示范围 ·数字：-1999~9999 ·光柱：0~100%
显示方式 ·四位高亮度LED数码显示 ·发光二极管工作状态显示
·单屏数码显示 ·单屏数码+单光柱子显示
控制方式 ·可选择上限、下限或上上限、下下限控制，带有常开/常闭输出
控制设定值 ·控制设定值和回差值全量程内自由设定
温度补 ·0~50℃温度自动补偿
参数设定 ·面板轻触式按键数字设定 ·继电器输出状态LED显示
·输入超/欠量程报警 ·电源欠压自动复位
·工作异常自动复位
◆使用环境
环境温度 ·0~50℃
相对湿度 ·≤85%RH 避免强腐蚀气体
供电电压 ·常规型 AC220V+10/-15%（50Hz±2Hz，线性电源）
·特殊型 AC90V~265V（开关电源） DC24V ±2V（开关电源）
功 耗 ·≤6W（AC 220V线性电源） ≤4W（AC 90V~265V 开关电源） ≤4W（DC 24V 开关电源）
